使用服装绘图仪的新老客户都会遇到绘图出来的裁片或者排料图往往与实际所需的尺寸有误差,如若不在裁剪面料前核对规格尺寸很容易直接造成面辅料的浪费、返工、延误生产周期等直接等经济损失。哪如何避免和校正这一困扰问题呢?总结经验与操作如下:
首先在服装软件打板系统中制作一个100*100方框裁片(可以净边或者加缝边哦);在打板或者排料系统中进行有效输出并打印,打印出来裁片使用钢尺或塑料尺进行测量净边尺寸是否误差?(提醒:每个尺子都有误差 在1m±0.05cm范围内可忽略,注:根据自身要求规格误差!)
如若尺寸范围正常说明服装软件与绘图仪所对接的输出比例和实际设计比例为1:1;
如若输出尺寸与实际设计比例有误差差异请做如下操作:
方法一:
进行服装软件系统校正操作:
首先检查服装软件误差比例的数值是否为1:1;
每个服装软件的设置与名称参数均已不同,现根据市场常用服装软件给予提供参考:

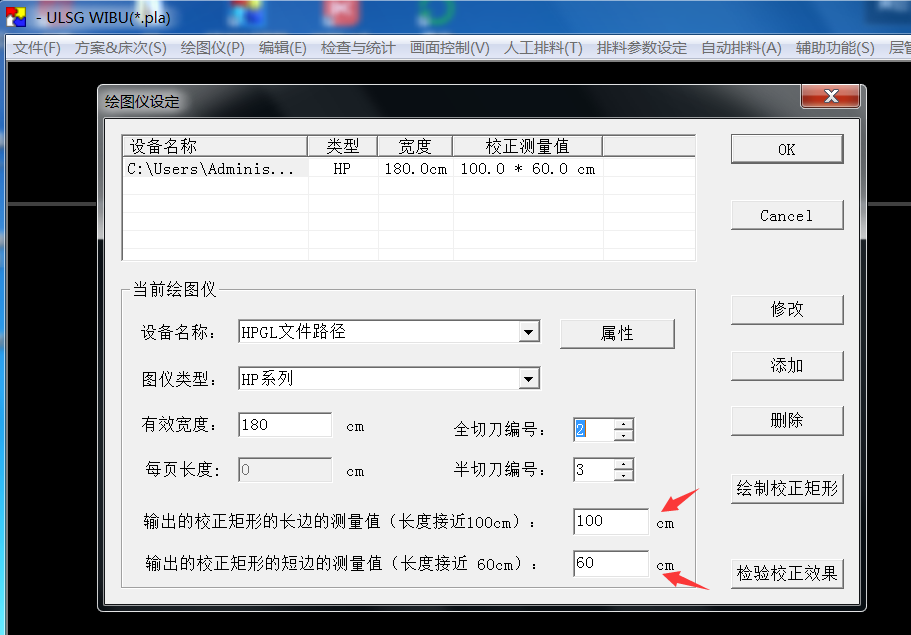

ET CAD软件

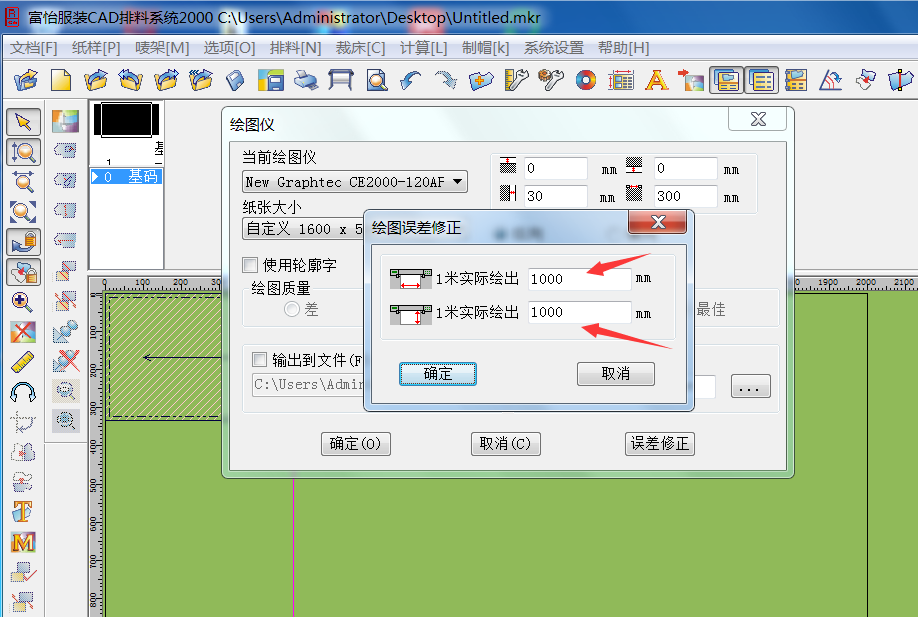

富仪CAD软件

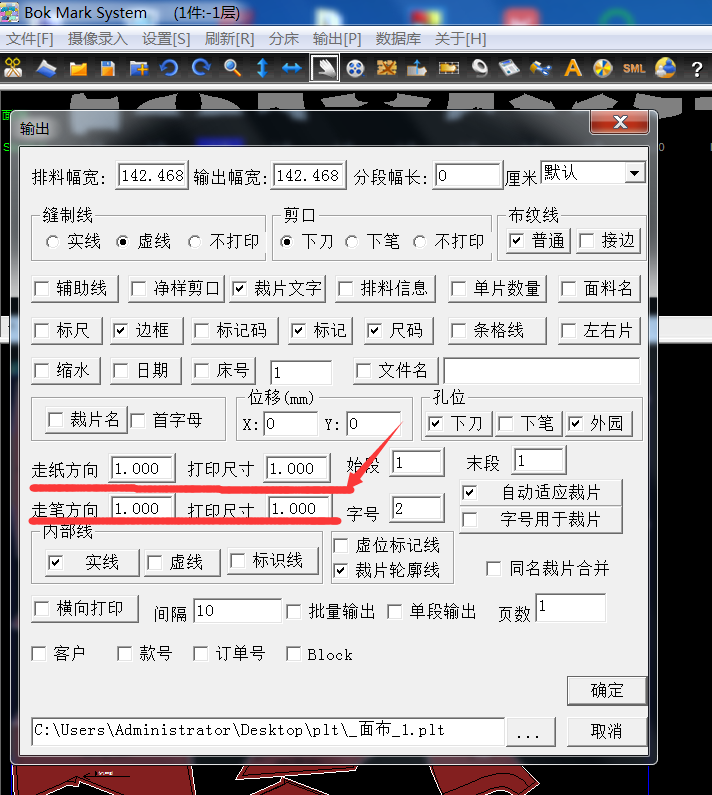

博克CAD软件

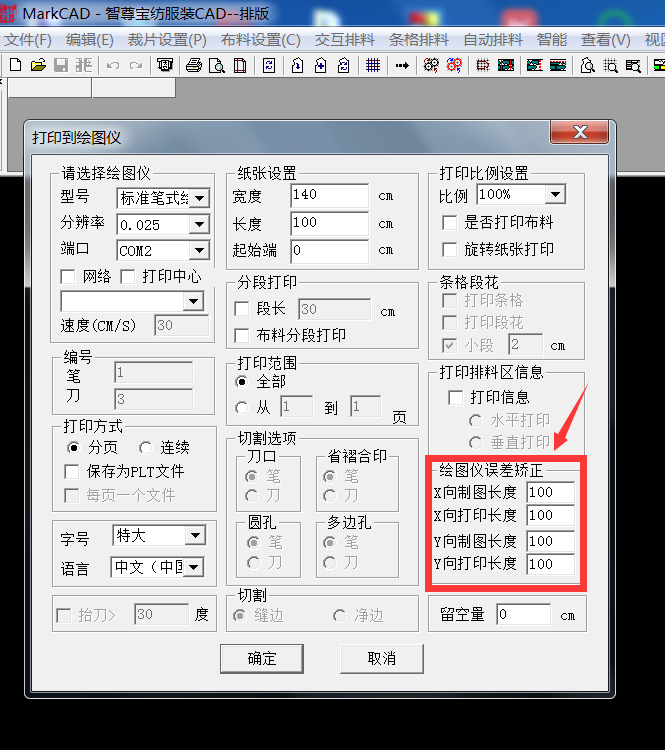

至尊宝纺CAD软件
设置原有软件的设置参数后绘图100*100cm方框进行测量净边实际尺寸并填写在相应的数据位置,修改后再进行有效属输出和打印并测量尺寸是否达到设计尺寸和误差范围!
修改校正并检测正常后可以使用啦,但特别提醒在裁剪前请一定要核准规格尺寸确保无误后再行裁剪!!避免一些不必要的损失哦
